ＬＤの特性について、試した限りについてメモしておきます。以下の内容が正しいかどうかわかりません。予めご了解ください。半導体レーザーの出力（５００ｍｗとか）は、光出力のことで、こちらには、
LDでは、電気エネルギーが光に変換される。LDの消費電力とレーザー出力が同じ W であるため、LDの発光効率（発振効率）は、これらの比で容易に求めることができる。
Efficiency({c4de8a001cbcae7c382f1dd801287804055307794e3d216dc125c16c479c4f5b}) = Optical output power / ( Operating Voltage x Operating current )、
とあります。 同時に変換効率は～６０％のようです。（資料失念）

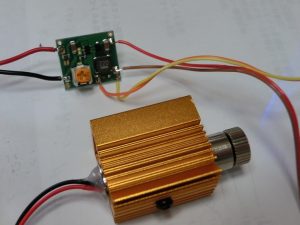

５００ｍｗ用ＬＤで
測定したところ、ＬＤにかかる電圧と電流は
１．８Ｖ×４００ｍＡ＝０．７２Ｗ でしたから×６０％として０．４３２Ｗ、約４３０ｍｗ（推測）となります。放熱の状況や木を焼く様子を他の５００ｍｗの動画と比較しながら決めた値です。

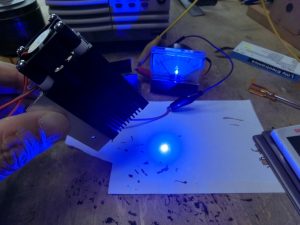

そして、１０００ｍｗＬＤで
測定したところ、ＬＤにかかる電圧と電流は
４．４１Ｖ×４００ｍＡ＝１．７６Ｗ でした。同じく×６０％を採用すると、１．０５８Ｗ、約１０００ｍｗ（推測）となります。ＬＥＤ用定電流電源モジュールの取説にある「電源側PWM入力」の電圧は実測値で０．４８２Vでした。１０００ｍA流すに１．２５V必要ですから、０．８４２Vですと、１０００÷１．２５×０．４８２＝３８５．６ｍAということになります。アナログ電流計で目分量４００ｍAに設定したので、だいたい合っています。 それと黒いヒートシンク底面から６０㎜の位置が焦点でした。アクリル板でゲージを作っておけば便利です。 まあ半分くらいが熱になるという認識でいいのでしょうか。あちこち探してみるとＬＤの使用温度は、２０℃～５０℃？くらいまでとのことですから、ばかでかいヒートシンクが必要ということです。
このときの安定化電源の設定は、２３．３Ｖで８０ｍＡ（１．８６４Ｗ）でした。１.７６÷１．８６＝０．９４６となります。ということでＬＥＤ用定電流電源モジュールの変換効率は非常に高いことがわかります。これなら定電流モジュールにヒートシンクは不要のようです。 自作ＣＮＣのステッピングモーター用電源としてＡＣ－ＤＣアダプター２４Ｖを用いていて、そこからＬＤ電源を取る予定です。その実測値が２３．３Ｖということです。
今回の１０００ｍｗＬＤの資料をメモ。 ちょっと意味わかりません。
波長：445nm(青) 順電圧降下：最大4V以上 1Aで1W出力として使用されていたものですが、ダイオード自体は1.6A1.5Wほどまで動作することができます。

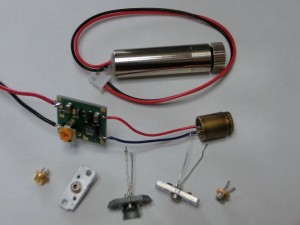

５００ｍｗ用ＬＤヘッドの資料
- 電圧：4.5V-5V
- カラー：ブルーパープル
- レーザー出力：300mw/500mw選択可
電圧なんか書かれても大凡の目安にしかなりません。Ｗ数（光出力）と変換効率が知りたいですね。
あと、ＬＤには閾値があるようで、徐々に電流を上げていくとＬＥＤのようにぼんやり光だし、更に増やすとあるところから間歇的にレーザー光を出し始めます。と同時急激に電流が増加し始めますので、電流電圧を監視しながら徐々に使える領域を見極めました。 また、青の補色はオレンジですし、青紫の補色は黄色のようです。 プリント基板の銅箔に塗装するならオレンジがよさそうです。
