先般より準備を進めていた ペルチェ素子 を用いた単極誘導モーターに関する実験に際し、先にゼーベック効果についてローレンツ力が影響を与えるかどうかを確かめようと考えました。
実験の結果、影響は認められませんでした。「物体の運動と熱の伝搬は何がどう異なるのか」という疑問が最初にありました。
（１） ２個の銅ブロックでペルチェ素子を挟んで、一方のブロックに熱源（ハンダゴテ３０Ｗのセラミックヒーター）を置きます。

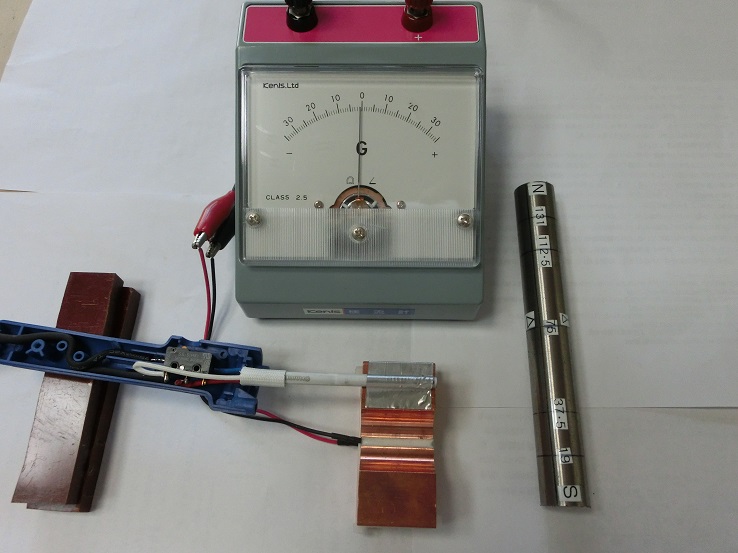

写真１ 右側はアルニコ磁石Φ２０ミリ長さ１５０ミリ
ペルチェ素子 の起電流をガルバノメーターで測ります。２個の銅ブロックには円筒形の磁石をおけるように加工しています。

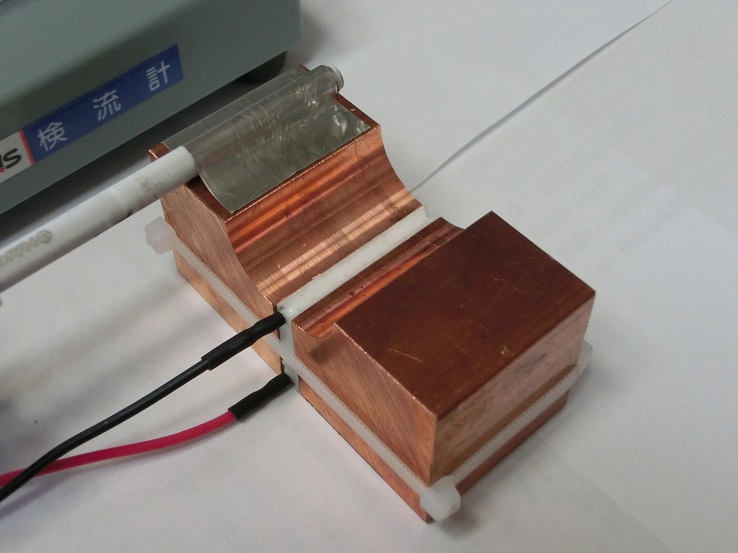

写真２ 熱源のヒーターはアルミテープにて一方の銅ブロックに貼り付けてある

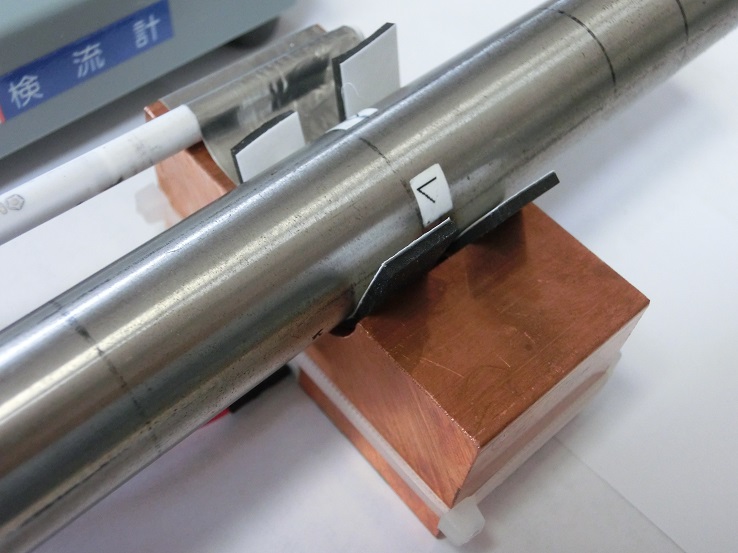

写真３ アルニコ磁石を接しないように２個の銅ブロックの窪みに置く
ヒーターはＤＣ１５Ｖで０．０４Ａ流しました。アルニコ磁石を置かないときと、置いたときでは起電流に差が生じるかを確かめました。結果、アルニコ磁石の有無及び、置いた磁極の方向による起電流の差は認められませんでした。 （ガルバノメーターの針が十分安定してから試しています。）
確認時の様子が以下です。

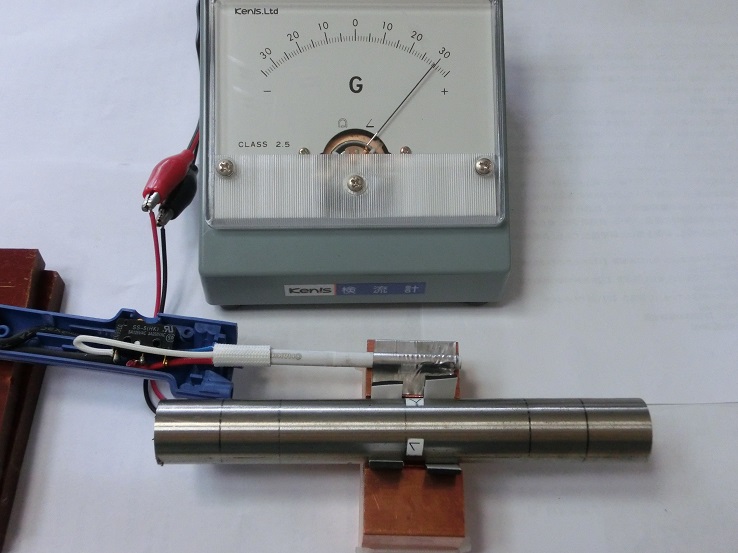

写真４
なお、写真のようにアルニコ磁石とガルバノメーターが近いとガルバノメーターは磁石の磁束の影響を受けます。 実験において２個の銅ブロックの温度差は、放射型温度計での計測によれば、２～３度くらいでした。
素子の構造や実験方法にいろいろ問題があることは確かです。やはり起電流を定性かつ定量で計測するのは難しい様です。
ついでながら、セラミックヒーターをＡＣ電源からスライダックを通して加熱し、ソーラーモーターを回してみました。これもペルチェ素子の出力は、磁石の有無と極性に関係の有無を認めませんでした。

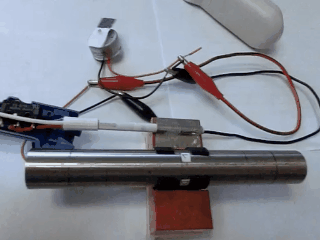

ＧＩＦ１

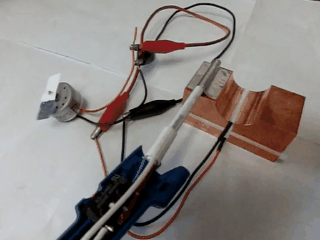

ＧＩＦ２
次は、単極誘導モーターとして機能するかを確かめようと思います。そもそもこのような実験について、管理人の思い違いなのでしょうか。いけそうな気がするのですけど。
ここ何年にもわたる「１．物が接するとはどういうことか」という疑問にくわえて「２．物体の運動と熱の伝搬はどう違うのか」という疑問が加わりました。 ２．の疑問に直接は関連しませんが、興味ある話がありますので別に記そうと思います。
